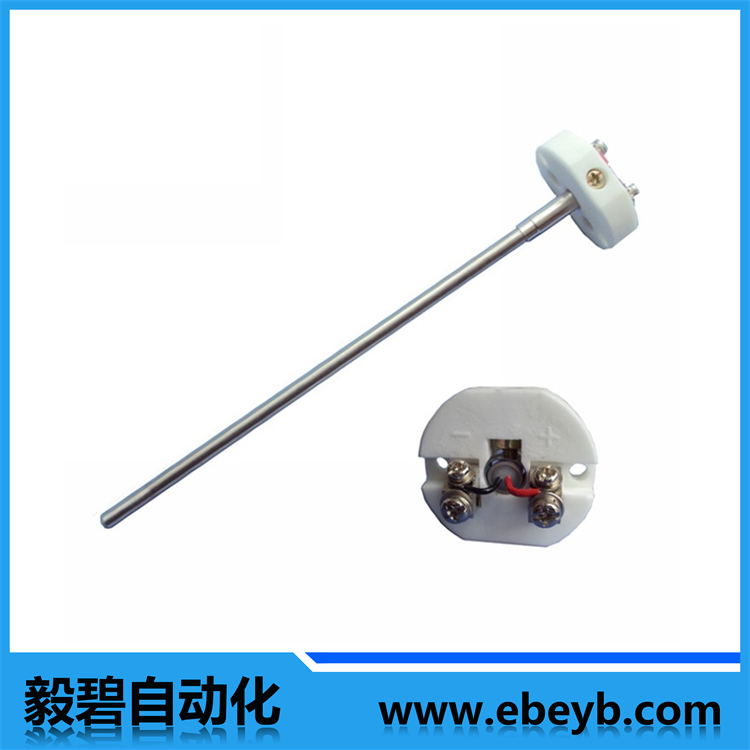

- 商品名稱：鎧裝熱電阻芯
- 添加時間：2020-02-29 20:41:34
聯系郵箱：ebauto18@126.com
一、應用
通常和顯示儀表、記錄儀表等配套使用。直接準確測量各種生產過程中的-200～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
二、特點
1、熱響應時間少，減小動態誤差；
2、直徑小、長度不受限制；
3、測量準確度高；
4、進口薄膜電阻元件，性能可靠穩定。
三、工作原理
鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出電阻所對應的溫度值。
四、主要技術參數
1、產品執行標準
IEC751 IEC1515 JB/T8623－1997 JB/T8622－1997
2、鎧裝熱電阻保護帶直徑及材料
引線形式 | 套管直徑 | 套管材質 |
Pt100 | ||
單支式 | Φ2 | 1Cr18Ni9Ti |
Φ3 | ||
Φ4 | ||
Φ5 | ||
Φ6 | ||
Φ8 | ||
雙支式 | Φ3 | |
Φ4 | ||
Φ5 | ||
Φ6 | ||
Φ8 |
3、測溫范圍及允差
型號 | 分度號 | 測溫范圍℃ | 精度等級 | 允差 |
WZPK | Pt100 | -200～+500 | A級 | ±(0.15+0.002|t|) |
B級 | ±(0.30+0.005|t|) |
注：t為感溫元件實測溫度******值
4、常溫絕緣電阻
熱電阻在環境溫度為15～35℃，相對濕度不大于80%，試驗電壓為10～100V（直流）電極與外套管之間的絕緣電阻≥100MΩ。
5、熱響應時間
套管直徑 | 熱響時間τ0.5S |
Φ3 | ≤3 |
Φ4 | ≤5 |
Φ5 | ≤6 |
Φ6 | ≤8 |
Φ8 | ≤10 |
五、型號規格
型號 | 分度號 | 測量范圍℃ | 精度等級 | 偶絲對數 |
WZPK-103 | PT100 | -200-450 | A級或B級 | 單支 |
WZPK-104 | ||||
WZPK-105 | ||||
WZPK-106 | ||||
WZPK-108 | ||||
WZPK2-104 | 雙支 | |||
WZPK2-105 | ||||
WZPK2-106 | ||||
WZPK2-108 |
