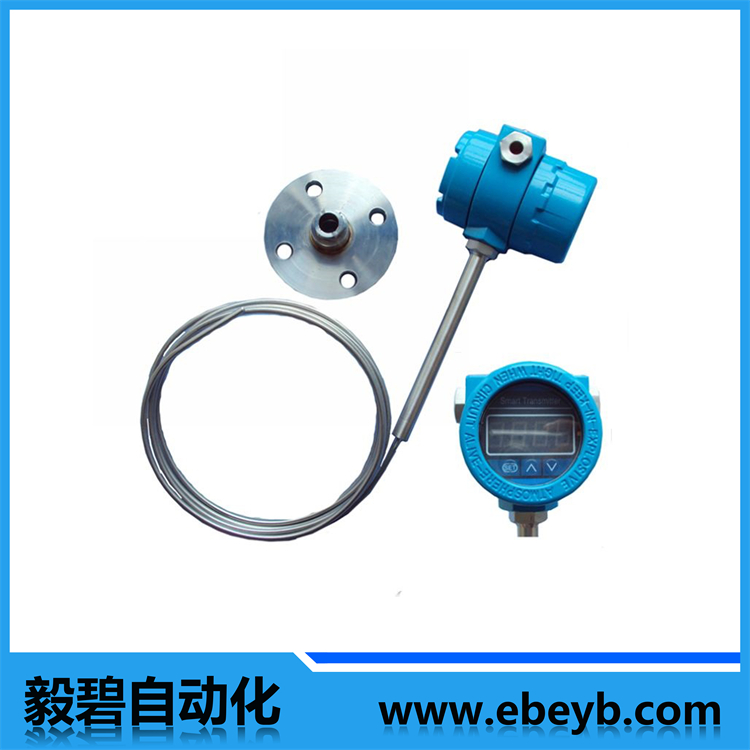

- 商品名稱：一體化溫度變送器
- 添加時間：2020-02-25 17:55:49
聯系郵箱：ebauto18@126.com
一、應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。
二、特點
1、二線制輸出4-20mA，抗干擾能力強；
2、節省補償導線及安裝溫度變送器費用；
3、安全可靠，使用壽命長；
4、冷端溫度自動補償，非線性校正電路 ；
三、工作原理
防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
四、主要技術參數
1、產品執行標準
IEC584 IEC751 IEC1515 JB/T5518-91 JB/T7391-94
2、、測溫范圍及允差
1）熱電阻測溫范圍及允差
型號 | 分度號 | 測溫范圍 | 精度等級 | 允許偏差 |
WZPB | Pt100 | -200℃~+500℃ | A級 B級 | ±(0.15+0.002t) ±(0.30+0.005t) |
2）熱電偶測溫范圍及允差
型號 | 分度號 | 允差等級 | |||
Ⅰ | Ⅱ | ||||
允差值 | 測溫范圍 | 允差值 | 測溫范圍 | ||
WRNB | K | ±1.5℃ | -40℃~+375℃ | ±2.5℃ | -40℃~+333℃ |
±0.004t | 375℃~1000℃ | ±0.0075t | 333℃~1200℃ | ||
WRMB | N | ±1.5℃ | -40℃~+375℃ | ±2.5℃ | -40℃~+333℃ |
±0.004t | 375℃~1000℃ | ±0.0075t | 333℃~1200℃ | ||
WREB | E | ±1.5℃ | -40℃~+375℃ | ±2.5℃ | -40℃~+333℃ |
±0.004t | 375℃~1000℃ | ±0.004t | 333℃~900℃ | ||
WRFB | J | ±1.5℃ | -40℃~+375℃ | ±2.5℃ | -40℃~+333℃ |
±0.004t | 375℃~1000℃ | ±0.004t | 333℃~750℃ | ||
WRCB | T | ±0.5℃ | -40℃~+125℃ | ±1.5℃ | -40℃~+333℃ |
±0.004t | 125℃~350℃ | ±0.0075t | 333℃~350℃ | ||
3、輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100
4、輸出方法： 二線制
5、精度等級：
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
6、供電電源：24V.DC±10℅
7、防護等級：IP65
8、防爆等級：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本質安全型：iaⅡCT6
9、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
10、熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；
11、基本誤差：
儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。
12、工作環境：
安裝場所等級 溫 度 ℃ 相 對 濕 度 ％ 大氣壓力KPa
Cx1 -25-+55 5-95 86-106 Cx2 -25-+70 Cx3 -40-+80
